印制电路板（PCB）是电子产品中电路元件和器件的支撑件。它提供电路元件和器件之间的电气连接。随着电子技术的飞速发展，PCB的密度越来越高。PCB设计的好坏对抗干扰能力影响很大。实践证明，即使电路原理图设计正确，印制电路板设计不当，也会对电子产品的可靠性产生不利影响。例如，如果印制板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声。因此，在设计印制电路板的时候，应注意采用正确的方法，遵守PCB设计的一般原则，并应符合抗干扰设计的要求。

PCB设计的一般原则

晶振旁外接电容的选择

负载电容是指晶振要正常震荡所需要的电容。换句话说，晶振的频率就是在它提供的负载电容下测得的，能最大限度的保证频率值的误差。也能保证温漂等误差。晶振的负载电容值是已知数，在出厂的时候已经定下来。单片机晶振上两个电容是晶振的外接电容，分别接在晶振的两个脚上和对地的电容，一般在几十皮发，在选择外接电容的时候是根据晶振厂家提供的晶振要求选值的，一般外接电容是为了使晶振两端的等效电容等于或接近负载电容。要求高的场合还要考虑ic输入端的对地电容。然后根据确定的负载电容推算，外接电容会影响到晶振的谐振频率和输出幅度。

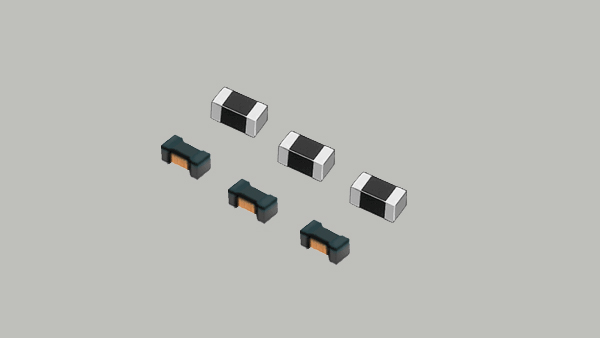

利用铁氧体磁珠抑制纹波和噪声的分析

随着开关频率和开关速度的增加，有必要采取有效的措施来保证开关电源输入输出纹波的精确测量。现在还没有测试DC/DC变换器纹波和噪声的工业标准，测试结构和方法的不同会导致严重的错误或混淆。文中描述的技术不需要特别的实验器材只需要高频电压探头和示波器，可提供有复验性的结果。输入输出纹波和噪声的精确测量固然重要，但有效的抑制尤为重要，本文分析了开关电源纹波和噪声的组成成分和利用铁氧体磁珠抑制纹波和噪声的效果。

1、纹波和噪声

开关电源里特殊元件的类型和用途

本文详解开关电源里特殊元件的类型和用途。

一、特种二极管：

1. 快恢复二极管(FRD)----快恢复二极管的反向恢复时间一般为几百纳秒，正向压降为0.6V~1V，正向电流为几安培至几千安培，反向峰值电压可达几百伏特至几千伏特，可用作开关电源中的输出整流管、一次侧钳位保护电路的阻塞二极管。

2. 超快恢复二极管(SRD)----超快恢复二极管则是在快恢复二极管基础上发展而成的，其反向恢复电荷进一步减小，反向恢复时间可低至几十纳秒，可用作开关电源适配器输出整流管、阻塞二极管、反馈电路中的整流管。

开关电源PCB设计技巧和电气安全规范

在任何开关电源设计中，PCB板的物理设计都是最后一个环节，如果设计方法不当，PCB可能会辐射过多的电磁干扰，造成电源工作不稳定，以下针对各个步骤中所需注意的事项进行分析：

一、从原理图到PCB的设计流程

建立元件参数-》输入原理网表-》设计参数设置-》手工布局-》手工布线-》验证设计-》复查-》CAM输出。

二、参数设置

村田导电性聚合物铝电解电容器（ECAS系列）的特点及应用

村田制作所的聚合物铝电解电容器“ECAS系列”产品具有低ESR、低阻抗和高容值的特性，这主要是因为它以多层铝箔结构为阳极、固体导电聚合物为阴极。ECAS系列具有无偏置特性和稳定的温度特性，在波纹吸收、平滑和瞬态响应方面具有极佳的性能，适合多种应用。因此，此电容器适用于平滑各种电源电路的输入输出电流，并当CPU周边设备的负载变化超出范围时作为备用装置使用。这有助于减少元件数量，或减少电路板空间。

产品特点：

以铝箔为阳极，导电性聚合物为阴极的低ESR、大容量电容器。
