意法半导体推出离线高压转换器VIPer11B,适配8W内照明、智能家居等应用,集成多功能降BOM成本,SSOP10封装省空间,低功耗且支持多拓扑,还带保护功能,有VIPer113B/114B两款型号。

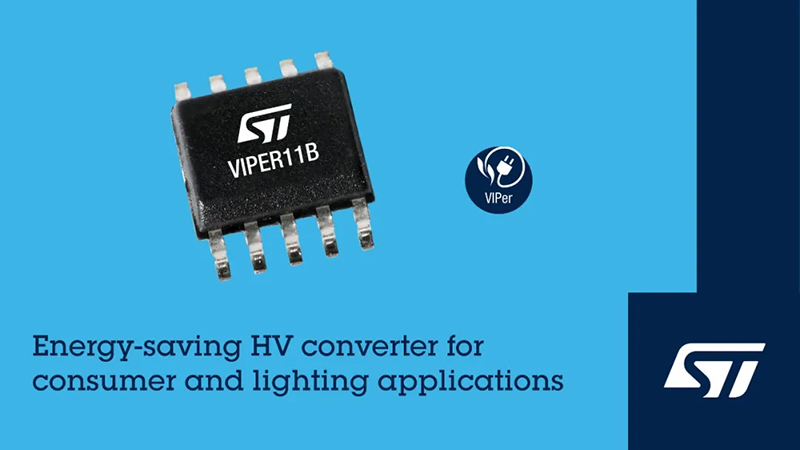

意法半导体的新离线高压转换器VIPer11B可为高达8W的应用(包括照明、智能家居设备、家用电器和智能电表)提供高能效、低成本的小电源。


意法半导体的VIPer11B电源转换器集成丰富的功能,有助于简化电路设计,节省外部元器件数量,从而降低物料清单成本。800V耐压MOSFET只需要小缓冲元器件,内部senseFET电流检测功能几乎没有任何损耗,无需外接电阻器。片上集成高压启动电路,只需一个外部电容为Vcc供电,而频率抖动振荡器则最大限度地减少了满足电磁兼容性(EMC)法规所需的外部滤波元器件。

此外,这些转换器采用紧凑的SSOP10封装,可在空间狭小的环境中供电,这个优点在外形尺寸要求严格的应用中尤其有用,例如,LED照明驱动器和智能灯泡。这些转换器还有助于满足生态设计法规的严格要求,低待机电流可将空载功耗降至10mW以下,脉冲跳跃操作模式可以提高轻载能效。

设计灵活性是其另一大优势,宽压Vcc允许通过变压器辅助绕组或非隔离拓扑结构中的输出为转换器供电。VIPer11B可用于非隔离反激式降压和降压/升压式拓扑结构,以及原边或副边有稳压器的隔离反激式拓扑结构。

VIPer11B转换器具有输出过载和过压保护功能,并带有自动重启、Vcc钳位、过温保护和软启动功能,可帮助设计人员构建强大、可靠的电源。VIPer11B转换器有两款产品在售:漏极最大电流370mA的VIPer113B或漏极最大电流480mA的VIPer114B。

文章来源:意法半导体中国
