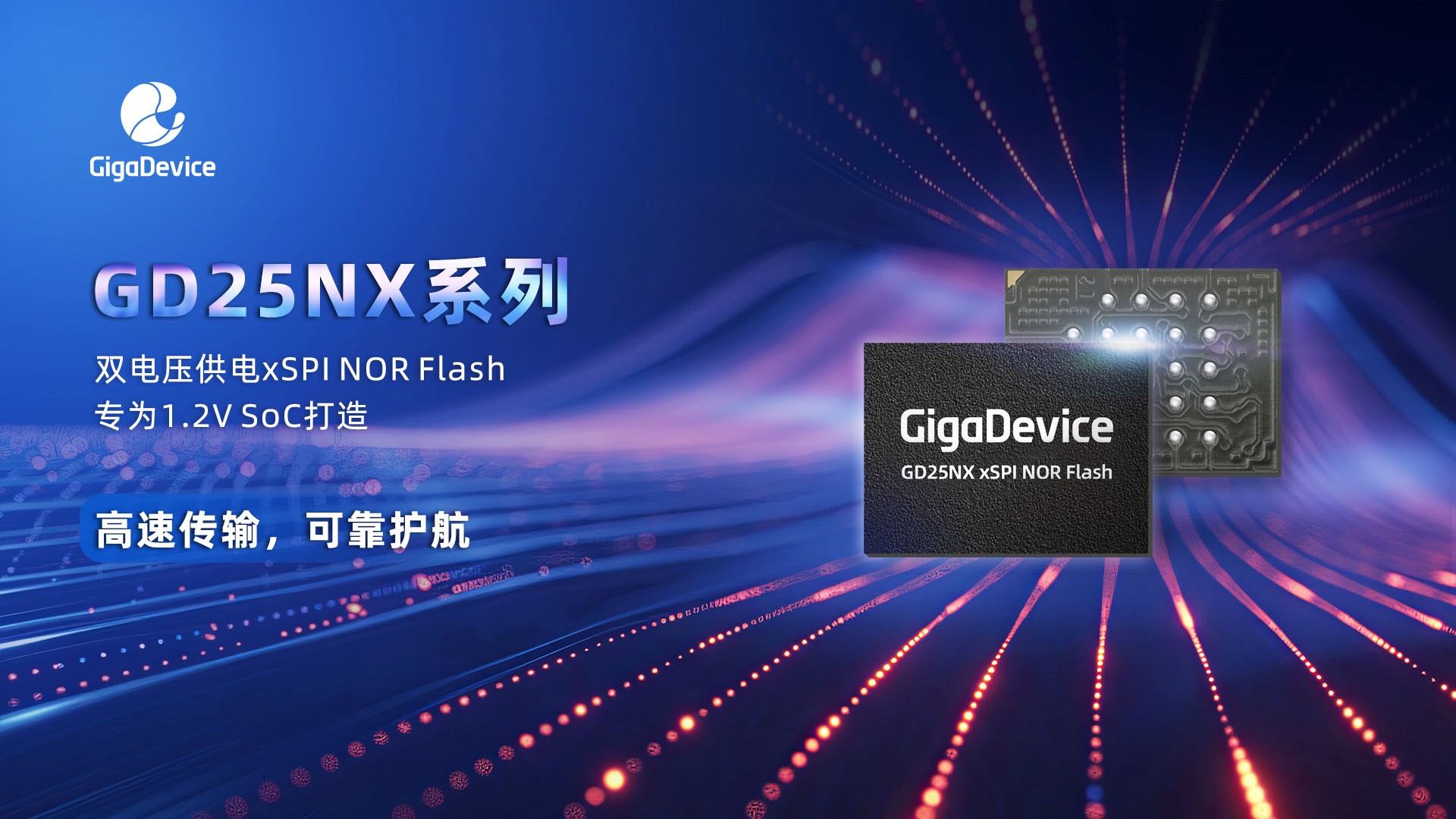

兆易创新GigaDevice(股票代码 603986)宣布推出新一代双电压高性能xSPI NOR Flash——GD25NX系列。该系列采用1.8V核心电压与1.2V I/O电压设计,可直接连接1.2V SoC,无需外部电平转换器,显著降低系统功耗并优化BOM成本。作为继GD25NF与GD25NE系列之后的第三代双电压供电产品,GD25NX系列延续了兆易创新在双电压供电领域的技术积累。该产品系列兼具高速数据传输能力与高可靠性,广泛适用于可穿戴设备、数据中心、边缘AI及汽车电子等对稳定性、响应速度、能效比要求严苛的应用场景。


GD25NX系列SPI NOR Flash支持八通道SPI模式,最高时钟频率为STR 200MHz,DTR 200MHz,实现高达400MB/s数据吞吐量。该系列的写入时间典型值为0.12ms,扇区擦除时间为27ms,其与常规1.8V八通道Flash相比,写入速度提升30%,擦除速度提升10%。为保障数据可靠性,GD25NX系列集成ECC算法与CRC校验功能,有效增强数据完整性并延长产品使用寿命。同时,该系列支持DQS功能,为高速系统设计提供完整信号保障,满足数据中心和汽车电子等高稳定性应用需求。

依托创新的1.2V I/O接口架构,GD25NX系列在实现卓越性能的同时,也具备出色的低功耗表现。其读取电流在八通道STR 200MHz模式下低至16mA,在八通道DTR 200MHz模式下低至24mA;与常规的1.8V八通道SPI NOR Flash产品相比,GD25NX系列的1.2V I/O接口设计可将读功耗降低50%,在确保高速运行的同时显著提升系统能效,为功耗敏感型应用提供更具竞争力的解决方案。

GD25NX系列的诞生开创了低电压与高性能兼具的SPI NOR Flash新格局”兆易创新副总裁、存储事业部总经理苏如伟表示,“其设计紧贴主流SoC对低电压接口的需求,为客户带来了更高的集成度与更低的BOM成本。未来,兆易创新将持续拓展双电压供电产品线,覆盖更丰富的容量与封装规格,助力客户打造更加高效、可靠的低功耗存储解决方案。”

兆易创新GD25NX系列提供64Mb和128Mb两种容量选择,灵活满足不同应用对存储空间的差异化需求。该系列支持TFBGA24 8x6mm(5x5 ball array)以及WLCSP(4x6 ball array)封装形式。目前,128Mb的GD25NX128J产品已开放样片供客户评估,64Mb容量的GD25NX64J样片也在同步准备中。如需获取详细技术资料或报价信息,欢迎联系当地授权销售代表。
