面向消费电子充电器和电源适配器、工业照明电源、太阳能微逆变器

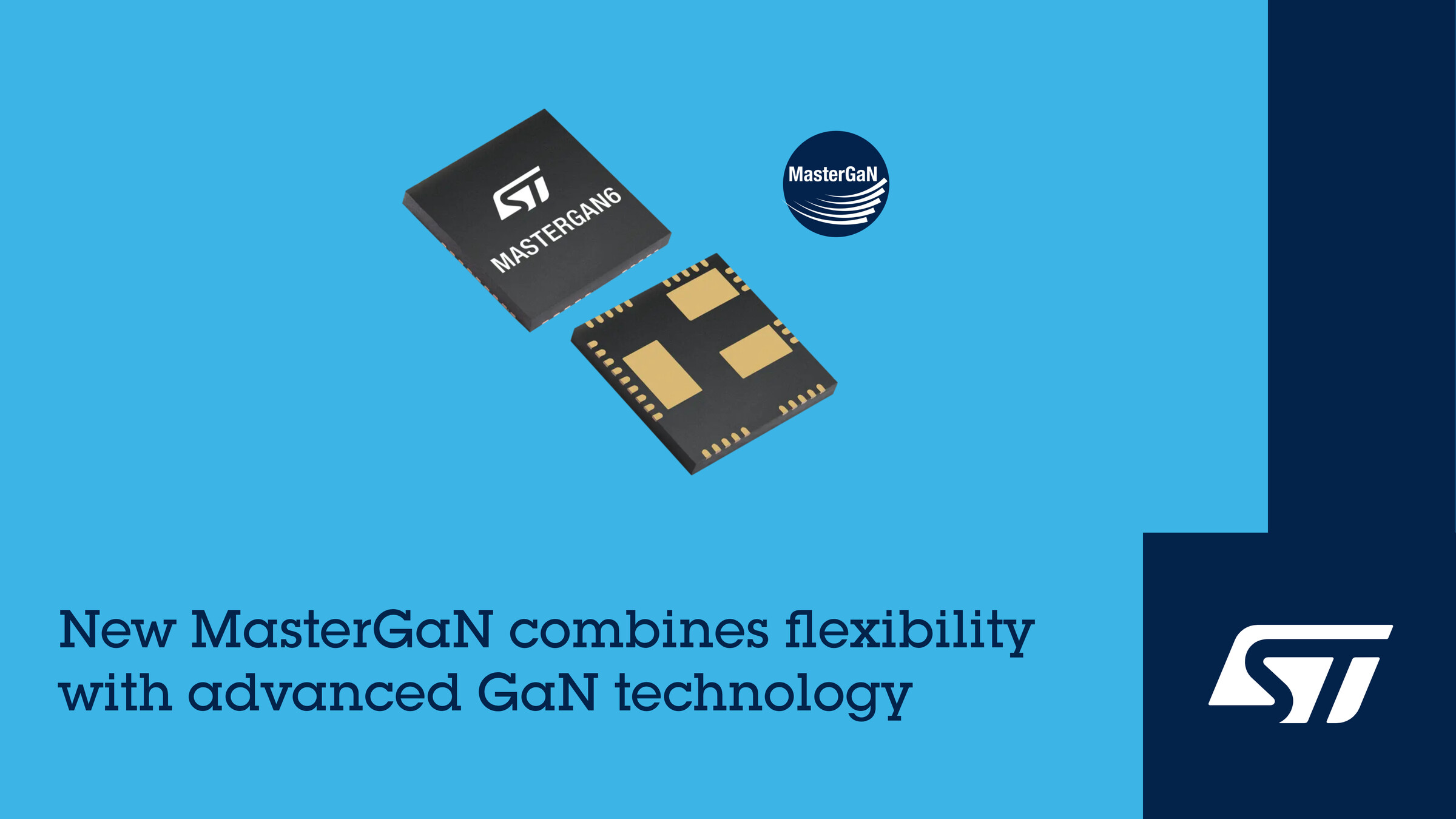

意法半导体推出了MasterGaN系列氮化镓功率开关管半桥的第二代产品MasterGaN6 ,该功率系统级封装(SiP)在一个封装内集成新的 BCD 栅极驱动器和导通电阻(RDS(on))仅140mΩ的高性能 GaN 功率晶体管。


依托意法半导体MasterGaN系列业已建立的高集成度优势,MasterGaN6进一步扩大了产品功能,新增故障指示引脚与待机功能引脚。这些功能可以实现智能系统管理,提升节能省电效果,同时新产品还集成了低压差线性稳压器(LDO)和自举二极管,在保证最优驱动性能的同时减少外围元器件数量。

新驱动器采用快速时序设计,导通时间与传输延迟很短,支持高频开关操作,帮助设计人员大幅缩小电路尺寸。此外,超快唤醒时间还提升突发模式运行性能,在轻载工况下实现最佳能效。

MasterGaN6内置全面的安全保护功能,包括交叉导通保护、热关断与欠压锁定,帮助工程师降低物料成本,缩小 PCB 面积,简化电路布局。

MasterGaN6最大输出电流10A,面向消费电子和工业应用,包括充电器、适配器、照明电源和 DC‑AC 太阳能微型逆变器。该产品的半桥配置适配多种拓扑结构,例如,有源钳位反激(ACF)、谐振 LLC、反向降压转换器和功率因数校正(PFC)电路。

为方便设计人员快速评估新芯片,意法半导体推出了EVLMG6评估板,并将MasterGaN6纳入 eDesignSuite PCB热仿真工具的支持范围内。

MasterGaN6 现已量产,采用 9mm×9mm 紧凑型 QFN 封装。

详情访问www.st.com/mastergan6
